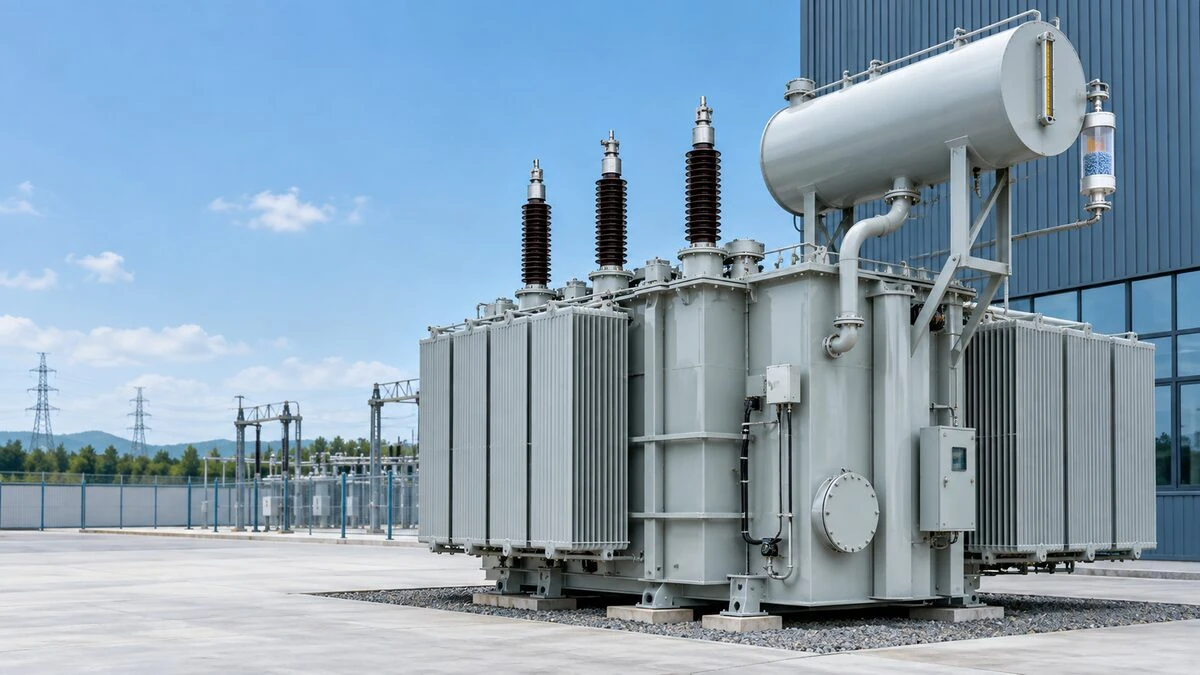

A transformator konservator tanker et oliereservoir installeret over hovedtanken på mange flydende-strømtransformatorer. Det giver plads til, at isoleringsolie kan udvide sig, når transformatoren varmes op, og vende tilbage, når enheden afkøles.
Konservatoren er ikke en køleradiator eller reserve-oliebeholder. Det er en del af olie-konserveringssystemet, der hjælper med at holde hovedtanken fyldt, samtidig med at trykvariationerne begrænses.
Hvorfor har transformatorolie brug for udvidelsesplads?
Transformerolie ændrer volumen med temperaturen. Under drift genererer tab i kernen og viklingerne varme. Når olietemperaturen stiger, udvider olien sig. Når belastningen falder, eller den omgivende temperatur falder, trækker den sig sammen.
Uden tilstrækkelig ekspansionsplads kan tanken opleve for højt tryk, når den er varm, eller et uønsket lavt olieniveau, når den er kold. Konservatoren giver en kontrolleret volumen til denne bevægelse.
Dens tre praktiske funktioner er:
- Tilpasning af termisk ekspansion og sammentrækning af isoleringsolie
- Vedligeholdelse af et passende oliehoved over hovedtransformatortanken
- Understøtter oliekonservering ved at kontrollere kontakt med udeluft
Hvordan fungerer en transformatorkonservator?
Konservatoren er forbundet til hovedtanken med et olierør. Når transformatoren opvarmes, strømmer ekspanderende olie opad i konservatoren. Når olien afkøles, vender den tilbage til hovedtanken ved hjælp af tyngdekraften.
En olie-indikator viser det omtrentlige niveau. Da den forventede aflæsning afhænger af olietemperaturen, skal drifts- og omgivende forhold tages i betragtning.
På mange transformere, enBuchholz stafeter installeret i røret mellem hovedtank og konservator. Det kan opsamle gas produceret af visse interne fejl og reagere på en hurtig oliestigning. Dens alarm- og udløsningsfunktioner afhænger af transformatorens beskyttelsesdesign.
Almindelige Conservator Tank Designs
Gratis-Åndedrætskonservator
I et konventionelt design kommunikerer luftrummet med atmosfæren gennem en dehydrerende åndedræt. Indkommende luft tørres, men olien står stadig over for noget ilt og restfugtighed.
Blære eller luft-cellekonservator
En fleksibel blære adskiller transformatorolien fra atmosfærisk luft. Blæren udvider sig og trækker sig sammen, når olieniveauet ændres. Fordi olien ikke kommer i direkte kontakt med luften udenfor, hjælper dette arrangement med at reducere fugtindtrængning og oxidation.
Diafragma konservator
En membran giver lignende adskillelse gennem en anden fleksibel barriere. Udluftning og oliepåfyldning skal følge godkendt design og tilbehørsvejledning.
Hovedkomponenter at kontrollere
En typisktransformer oliekonservatorkan omfatte:
- Svejset cylindrisk tank og støttebeslag
- Olietilslutningsrør og afspærringsventil
- Magnetisk olie-niveaumåler
- Silica-gel eller selv-regenererende åndedræt
- Blære, luftcelle eller diafragma
- Dræn-, påfyldnings- og udluftningsforbindelser
- Buchholz relæ, efter behov
GA-tegningen skal definere rørhældning, ventilposition, vedligeholdelsesafstand og forsendelsesstøtter før fremstilling.
Har hver olie-nedsænket transformator en konservator?
Nej. Mange forseglede distributionstransformatorer bruger en hermetisk tank, fleksible korrugerede vægge eller en gaspude til at rumme olieekspansion. Konservatorer er mere almindelige på større krafttransformatorer og på design, der bruger et eksternt oliekonserveringssystem.
Bevaringsmetoden bør angives i forespørgslen og godkendte tegninger, ikke alene ud fra vurdering. IEC 60076-1 giver generelle transformatorkrav; købers specifikation definerer projektarrangementet.
Inspektions- og vedligeholdelsespunkter
Under rutineinspektion skal du kontrollere:
- Oliestand i forhold til den angivne olietemperatur
- Svejsninger, flanger, ventiler og målere til lækage
- Åndedrætstilstand og tørremiddelmætning
- Blære eller mellemgulvs integritet
- Konservatorstøtter og belægningstilstand
- Buchholz relæalarmer, ledninger og afspærringsventiler
Et lavt niveau kan indikere lækage, forkert påfyldning, indespærret luft, målerfejl eller luft-celleskade. Genopfyldning uden at finde årsagen kan skjule et alvorligt problem.
Sidste punkt
En konservator ser enkel ud, men dens grænseflader påvirker oliekonservering, beskyttelse og vedligeholdelse. Bekræft olievolumen, temperaturområde, konserveringsmetode, forbindelser, målere, belægning og inspektionskrav før produktion.
Nantong Zhihe Electric fremstiller specialfremstillede transformer olietankeog svejste komponenter til godkendte tegninger. For konservatorforbindelser eller supportgrænseflader, send GA-tegningen og specifikationen til gennemsyn.
FAQ
Hvad er hovedformålet med en transformatorkonservatortank?
Den kan optage ændringer i olievolumen-, når temperaturen stiger og falder, hvilket hjælper hovedtanken med at forblive korrekt fyldt.
Hvor er konservatortanken installeret?
Den er normalt monteret over hovedtanken, så olie kan bevæge sig gennem et forbindelsesrør.
Hvad er forskellen mellem en konservator og hovedtanken?
Hovedtanken indeholder den aktive del og mest olie. Konservatoren er et eksternt reservoir til olieudvidelse og konservering.
Har en konservatortank brug for en udluftning?
Et system med fri-vejrtrækning eller blære- kræver normalt et luft--åndedrætsarrangement. Den nøjagtige udluftningsforbindelse afhænger af, om atmosfærisk luft kommer i kontakt med olien eller kun luftsiden af en blære.
